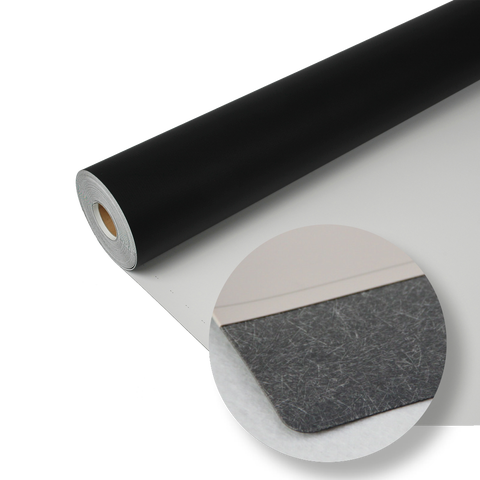

Sarnafil® TG 66-15

Sarnafil® TG 66-15

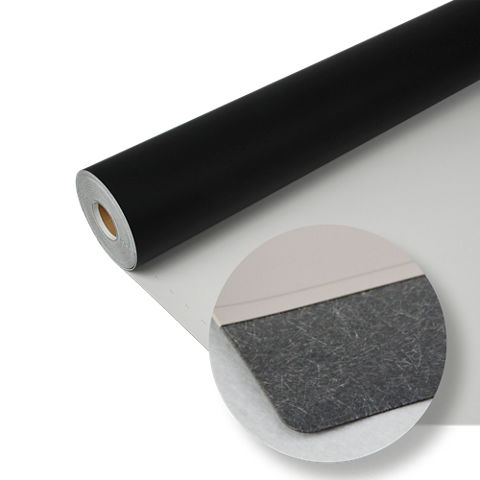

 1,5 mm debela polimerna membrana za hidroizolacijo obteženih streh

Sarnafil® TG 66-15 je večslojna, UV-odporna FPO folijska membrana za hidroizolacijo streh, ki se jo vari z vročim zrakom. Uporablja se jo lahko v vseh klimatskih razmerah. Debela je 1,5 mm in ima vložek iz netkanih steklenih vlaken po EN 13956.

  • Že desetletja zagotovljena kvaliteta
  • Zelo dobra odpornost proti mikroorganizmom
  • Visoka dimenzijska stabilnost zaradi obloge iz steklene polsti
  • Kompatibilnost z bitumnom
  • Zelo dobra odpornost proti stalnemu vplivu UV žarkov
  • Zelo dobra odpornost proti udarni obremenitvi in toči
  • Zelo dobra odpornost proti običajnim vremenskim vplivom
  • Zelo dobra odpornost proti mehanskim vplivom
  • Možnost varjenja z vročim zrakom
Sarnafil® TG 66-15
Tehnični list Prikaži vse dokumente

Uporaba

Izdelek se uporablja kot hidroizolacijska membrana pri sledečih zasnovah streh:
  • ohlapno položene in obtežene strehe z balastnimi materiali, kot so gramoz ali betonske plošče,
  • zelene strehe z intenzivnim nasadom,
  • zelene strehe z ekstenzivnim nasadom,
  • strehe z uporabno površino ter
  • obrnjene strehe.
Izdelek se uporablja kot hidroizolacijska membrana za izpostavljena strešna stičišča:
  • hidroizolacija strešnih stikov in elementov npr. stenske in parapetne povezave, strešni svetlobniki itd. ter
  • pri vgradnjah vseh vrst hidroizolacijskih sistemov Sarnafil® TS 77 in Sarnafil® TG 76 iz filca.
Prosimo, upoštevajte:
  • Izdelek lahko uporabljajo samo izkušeni poklicni izvajalci.
  • Izdelka se ne sme uporabljati v regijah s povprečno minimalno mesečno temperaturo, nižjo od -50 °C. Stalna temperatura okolja med uporabo ne sme biti višja od +50 °C.

Prednosti

  • Že desetletja zagotovljena kvaliteta
  • Zelo dobra odpornost proti mikroorganizmom
  • Visoka dimenzijska stabilnost zaradi obloge iz steklene polsti
  • Kompatibilnost z bitumnom
  • Zelo dobra odpornost proti stalnemu vplivu UV žarkov
  • Zelo dobra odpornost proti udarni obremenitvi in toči
  • Zelo dobra odpornost proti običajnim vremenskim vplivom
  • Zelo dobra odpornost proti mehanskim vplivom
  • Možnost varjenja z vročim zrakom

Pakiranje

Sarnafil® TG 66-15 standardni zvitki so zaviti v modro PE folijo.

Dolžina zvitka:

25.00 m

Širina zvitka:2.00 m
Teža zvitka:60.00 kg

Za različice v embalaži glejte zadnji cenik.

Barva

Zgornja površina:

Bež

Siva (približno RAL 7040)

Spodnja površina:

Črna

Certifikati

Trajnost / Certifikati / Dovoljenja

INFORMACIJE O VAROVANJU OKOLJA

  • Okoljska izjava o proizvodu (EPD) po EN 15804. EPD je neodvisno preveril Institut für Bauen und Umwelt e.V. (IBU)
  • Skladno z zahtevami za Materiale in vire (MR): razkritje in optimizacija gradbenih izdelkov – okoljska izjava o izdelkih v skladu z LEED® v4
  • Skladno z zahtevami za Materiale in vire (MR): Razkritje in optimizacija gradbenih izdelkov – pridobivanje surovin po LEED® v4
  • Skladno z zahtevami za Materiale in vire (MR): Razkritje in optimizacija gradbenih izdelkov – Sestavine materialov po LEED® v4
  • Skladno z zahtevami za Trajnostna območja (SS): Zmanjšanje toplotnih otokov po LEED® v4

ODOBRITVE/STANDARDI

  • Oznaka CE in izjava o lastnostih po EN 13956:2012 Trakovi za hidroizolacijo – Polimerni in elastomerni trakovi za hidroizolacijo streh – Definicije in značilnosti
  • Klasifikacija požarne odpornosti EN 13501-2, ITB, poročilo št. 01021/21/R236NZP


Podatki proizvoda

Kemijska osnova

Fleksibilni poliolefini (FPO)

Rok uporabe

5 let od datuma izdelave.

Pogoji za shranjevanje

Izdelek hranite v originalni zaprti in nepoškodovani embalaži v suhem prostoru, pri temperaturah med +5 °C in +35 °C. Hranite v vodoravnem položaju. Med prevozom in skladiščenjem naj se palete zvitkov ne skladiščijo druga na drugo ali pod palete iz drugih materialov. Vedno upoštevajte navodila na embalaži.

Vidne poškodbe

Brez vidnih poškodb

(EN 1850-2)

Dolžina

25 m (-0 % / +5 %)

(EN 1848-2)

Širina

2 m (- 0.5 % / + 1 %)

(EN 1848-2)

Efektivna debelina

1.5 mm (-5 % / +10 %)

(EN 1849-2)

Ravnost

≤  30 mm

(EN 1848-2)

Ploskost

≤  10 mm

(EN 1848-2)

Teža na enoto površine

1,36 kg/m2

(EN 1849-2)
Sistemske informacije

Struktura sistema

Odvisno od zasnove strehe, uporabljajte sledeče pomožne izdelke:

  • Sarnafil® T 66-15 D
  • Sarnafil® T Metal Sheet/coil
  • Sarnabar®
  • Sarnafil® T Welding cord
  • Sarnafil® T Prep ali Sarnafil® T Wet Task Set
  • Sarnacol® T 660
  • Solvent T 660
  • Sarnafil® T Clean

Pomožni dodatki:

  • Montažni deli,
  • žlebovi,
  • odtoki,
  • podstavki za prehode,
  • okrasni profili in
  • zaščitne ponjave.

Združljivost

Izdelek je možno vgraditi na sledeče podlage:

  • Vse vrste toplotnoizolacijskih in izravnalnih slojev primerne za kritine. Dodatna ločilna plast ni potrebna.
  • Obstoječe bitumenske kritine, ki so čiste in ravne, na primer prekrivanje starih ravnih streh. Pri neposrednem stiku z bitumnom lahko pride do razbarvanja površine membrane.

Tehnične informacije

Odpornost proti udarcem

Trda podlaga

≥ 600 mm

Mehka podlaga≥ 800 mm

Odpornost proti statični obremenitvi

Trda podlaga≥  20 kg
Mehka podlaga≥  20 kg

Odpornost proti prodiranju korenin

Ustreza

(EN 13948)

Natezna trdnost

Vzdolžno (md)1) ≥  9 N/mm²
Prečno (cmd)2)≥  7 N/mm²

Raztezek

Vzdolžno (md)1) ≥  500 %
Prečno (cmd)2)≥  500 %

Strižna trdnost stika

≥  500 N/50 mm

(EN 12317-2)

Dimenzijska stabilnost

Vzdolžno (md)1) ≥ 0,2 %
Prečno (cmd)2)≥ 0,1 %

Zmožnost upogibanja pri nizkih temperaturah

≤ -30°C, samo zgornja stran

(EN 495-5)

Vodotesnost

Ustreza

(EN 1928)

Izpostavljenost bitumnu

Ustreza

(EN 1548)

Vpliv tekočih kemikalij, vključno z vodo

Odporno proti številnim kemikalijam. Za dodatne informacije se obrnite na Sikino tehnično službo.

(EN 1847)

Odpornost na UV sevanje

Ustreza (> 5000 h / razred 0)

(EN 1297)

Odziv na ogenj

Razred E

(EN ISO 11925-2, razvrstitev po EN 13501-1)

Podrobnosti proizvoda

Informacije o nanosu

Temperatura zraka v okolici

Največ

+60 °C

Najmanj

-20 °C

Temperatura podlage

Največ

+60 °C

Najmanj

-30 °C
Postopek nanosa

OPREMA

VARJENJE PREKRIVNIH ŠIVOV Z VROČIM ZRAKOM

Električna oprema za varjenje, kot je ročna oprema za varjenje z vročim zrakom in pritisni valji.

Avtomatski stroji za varjenje z vročim zrakom z možnostjo nadzorovanja temperature vročega zraka najmanj 600 °C.

Priporočena vrsta opreme:

Ročno varjenje:

Leister Triac
Avtomatsko varjenjeAvtomatsko varjenje
Polavtomatsko varjenjeLeister Triac Drive

KAKOVOST PODLAGE

Nosilna konstrukcija mora biti strukturno dovolj trdna za vgradnjo vseh novih in obstoječih slojev strešne nadgradnje.

Celoten strešni sistem mora biti projektiran in zavarovan pred obremenitvami zaradi vetra.

Podlaga mora biti enakomerna, čvrsta, gladka in brez kakršnih koli ostrih izboklin ali robov, čista, suha, brez maščobe, bitumna, olja, prahu in drobnega površinskega peska ali gramoza.

VGRADNJA

POMEMBNO

Strogo upoštevajte postopke vgradnje

Strogo upoštevajte postopke vgradnje, kot so opredeljeni v navodilih za vgradnjo, priročnikih za uporabo in delovnih navodilih, ki morajo biti vedno prilagojeni dejanskim razmeram na mestu vgradnje.

POMEMBNO

Vgradnja s strani usposobljenega osebja

Vgradnjo tega sistema smejo izvajati le s strani podjetja Sika® usposobljeni in odobreni izvajalci, ki imajo izkušnje s to vrsto vgradnje. Tudi izvajalec mora imeti izkušnje s tem sistemom.

Vgradnja pri temperaturah pod +5 °C

Opozorilo: Pri vgradnji pri temperaturi zraka v okolici pod +5 °C bo zaradi varnostnih zahtev v skladu z nacionalnimi predpisi, morda potrebno sprejeti posebne ukrepe.

Opozorilo: Uporaba nekaterih pomožnih izdelkov, kot so lepila, čistila in topila, je omejena na temperature nad +5 °C. Upoštevajte temperaturne omejitve v ustreznih tehničnih listih izdelkov.

Glejte sledeč priročnik za vgradnjo:

  • Priročnik za vgradnjo Sarnafil® TG/TS - Sarnafil® G/S

METODA PRITRJEVANJA

Strešno hidroizolacijsko folijo se vgradi s prostim polaganjem in nato obteži z balastnim materialom glede na lokalne vetrne razmere. Prekrivne šive se vari z vročim zrakom z uporabo predpisane opreme.

METODA PRITRJEVANJA – Z OHLAPNIM POLAGANJEM

  1. Strešno hidroizolacijsko membrano odvijte, preklopi morajo biti široki vsaj 80 mm.
  2. Preklope membrane nemudoma zavarite.
  3. Nato jo pokrijte z ustreznim materialom za strehe glede na njeno zasnovo in lokalne pogoje zaradi vetra.
  4. Mehansko pritrdite po obodu strehe s Sarnabar®, uporabiite tudi Sarnafil® T Welding Cord, da ostane membrana na mestu.

SAMOLEPILNI STREŠNI STIKI/OBROBE/PREBOJI

  1. Membrano se prilepi na sosednje površine s samolepilno membrano Sarnacol® T-660.
  2. Preklope zvarite z vročim zrakom.

METODA VARJENJA Z VROČIM ZRAKOM

Prekrivne šive je potrebno variti z električno opremo za vroče varjenje. Varilne parametre, vključno s temperaturo, hitrostjo stroja, pretokom zraka, tlakom in nastavitvami stroja, je treba pred varjenjem oceniti, prilagoditi in preveriti, glede na vrsto opreme in podnebne razmere, na mestu vgradnje. Efektivna širina preklopnih šivov je najmanj 20 mm.

TESTIRANJE PREKRIVNIH ŠIVOV

  1. Spoje je treba mehansko preveriti z izvijačem, da se prepričate o homogenosti spoja.
  2. Vsako nepravilnost je treba ponovno zavariti z vročim zrakom.
