Sarnafil® TS 77-15

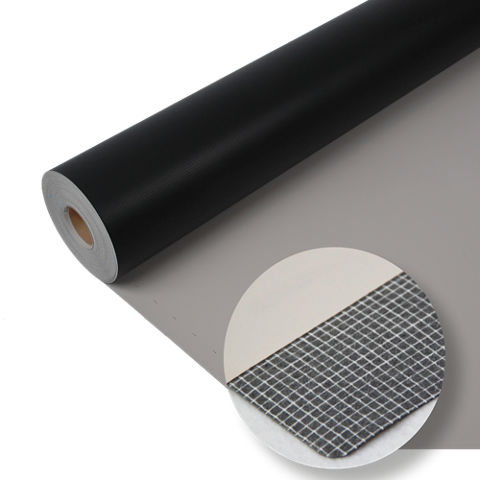

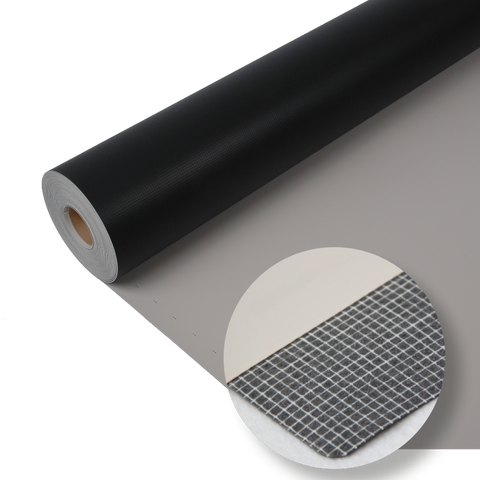

Sarnafil® TS 77-15 (debelina 1,5 mm) je vrhunska večslojna sintetična strešna hidroizolacijska membrana na osnovi fleksibilnega poliolefina (FPO) z notranjo ojačitvijo iz poliestra in steklenega voala, skladno z EN 13956. Izdelek se vari z vročim zrakom, je UV-stabiliziran in ima izjemno požarno zmogljivost. Lahko se uporablja v vseh podnebnih območjih.
- Visoka vzdržljivost in dolga življenjska doba.
- Povečana odpornost na poškodbe zaradi vplivov vetra.
- UV-stabiliziran izdelek s podaljšano življenjsko dobo na območjih z visoko UV-izpostavljenostjo.
- Postopek varjenja z vročim zrakom odpravlja nevarnost požara.
- Membrane bele barve zaradi odbojnosti zmanjšujejo stroške klimatizacije, saj zmanjšujejo prenos toplote v stavbo.
- Povečana odpornost proti prodiranju korenin.
Uporaba
Sarnafil® TS 77-15 se uporablja kot hidroizolacijska membrana za naslednje strešne aplikacije:▪ Mehansko pritrjene strešne sisteme.
Prednosti
- Visoka vzdržljivost in dolga življenjska doba.
- Povečana odpornost na poškodbe zaradi vplivov vetra.
- UV-stabiliziran izdelek s podaljšano življenjsko dobo na območjih z visoko UV-izpostavljenostjo.
- Postopek varjenja z vročim zrakom odpravlja nevarnost požara.
- Membrane bele barve zaradi odbojnosti zmanjšujejo stroške klimatizacije, saj zmanjšujejo prenos toplote v stavbo.
- Povečana odpornost proti prodiranju korenin.
Pakiranje
Standardne role so posamično zavite v modro PE-folijo.
| Dolžina role: | 20.00 m |
| Širina role: | 2.00 m |
| Teža teža: | 66.00 kg |
Za ostale različice embalaže glejte aktualni cenik.
Barva
| Barva vrhnje plasti: | bež, siva (≈RAL 7040), bazaltno siva (≈RAL 7012), bakreno rjava (≈RAL 8004), zelena (≈RAL 6011), prometno bela (≈RAL 9016), prometno bela - sončna odbojna (≈RAL 9016 SR). |
| Barva spodnje plasti | temno siva. |
Certifikati
INFORMACIJE O VAROVANJU OKOLJA
- Prispeva k izpolnjevanju kriterijev za točke "Materiali in viri" (MR): Razkritje in optimizacija gradbenih izdelkov — Okoljske deklaracije izdelkov v skladu z LEED® v4.
- Prispeva k izpolnjevanju kriterijev za točke "Materiali in viri" (MR): Razkritje in optimizacija gradbenih izdelkov — Pridobivanje surovin v skladu z LEED® v4.
- Prispeva k izpolnjevanju kriterijev za točke "Materiali in viri" (MR): Razkritje in optimizacija gradbenih izdelkov — Sestavine materialov v skladu z LEED® v4.
- Prispeva k izpolnjevanju kriterijev za točke "Trajnostna lokacija" (SS): Zmanjšanje učinka toplotnega otoka v skladu z LEED® v4.
- Specifična okoljska deklaracija izdelka (EPD) v skladu z EN 15804. EPD neodvisno preverjena s strani Instituta für Bauen und Umwelt e.V. (IBU).
CERTIFIKATI IN POROČILA O TESTIH
- Oznaka CE in izjava o lastnostih na podlagi standarda EN 13956:2012 Hidroizolacijski trakovi – Polimerni in elastomerni trakovi za tesnjenje streh – Definicije in lastnosti.
- FM odobren, Certifikat skladnosti, Sarnafil® G 410 EL.
- Protikoreninska odpornost EN 13948, Sarnafil® TS 77, Weihenstehan-Triesdorf, poročilo o testu št. 26e/20.
Kemijska osnova
Fleksibilni poliolefini (FPO)
Rok uporabe
5 let od datuma proizvodnje.
Pogoji za shranjevanje
Izdelek mora biti shranjen v originalni, neodprti in nepoškodovani embalaži. V suhem prostoru in temperaturah med -5 °C in +40 °C. Shranjujte v vodoravnem položaju. Med prevozom ali skladiščenjem palet z rolami, ne zlagajte palet eno na drugo ali pod palete drugih materialov. Vedno glejte navodila na embalaži.
Izjava o lastnostih
| EN 13956 - Polimerni trakovi za hidroizolacijo streh |
Vidne poškodbe
| Ustreza | (EN 1850-2) |
Dolžina
| 20 m (+1 m / -0 m) | (EN 1848-2) |
Širina
| 2 m (+0.02 m / -0.01 m) | (EN 1848-2) |
Efektivna debelina
| 1.5 mm (+0.15 mm / -0.08 mm) | (EN 1849-2) |
Ravnost
| ≤ 30 mm | (EN 1848-2) |
Ploskost
| ≤ 10 mm | (EN 1848-2) |
Teža na enoto površine
| 1.56 kg/m² (+0.15 kg/m² / -0.08 kg/m²) | (EN 1849-2) |
Kompatibilnost
Obarvanje površine membrane lahko nastane, če je membrana v neposrednem stiku z bitumnom. Da preprečite razbarvanje, uporabite ločilni sloj.
Odpornost na udarce
| Metoda A, trda podlaga | ≥ 700 mm |
| Metoda B, mehka podlaga | ≥ 900 mm |
Odpornost na točo
| Trda podlaga | ≥ 24 m/s |
| Mehka podlaga | ≥ 32 m/s |
Odpornost proti statični obremenitvi
| Trda podlaga | ≥ 20 kg |
| Mehka podlaga | ≥ 20 kg |
Odpornost proti prodiranju korenin
| UStreza | (EN 13948) |
Dimenzijska stabilnost
| Vzdolžna smer (MD), staranje 6 ur pri +80 °C | ≤ |0.2| % |
| Prečna smer (CMD), staranje 6 ur pri +80 °C | ≤ |0.1| % |
Odpornost na trganje
| Vzdolžno (MD) | ≥ 300 N |
| Prečno (CMD) | ≥ 300 N |
Odpornost razslojevanja spoja
| Stopnja porušitve: C - brez porušitve spoja | (EN 12316-2) |
Strižna trdnost spoja
| ≥ 500 N/50 mm | (EN 12317-2) |
Pregibanje pri nizki temperaturi
| ≤ -35 °C | (EN 495-5) |
Odpornost na leteči ogenj z zunanje strani
| B Roof T1, naklon strehe < 20° | Ustreza |
Odziv na ogenj
| Razred E | (EN 13501-1) |
Vpliv tekočih kemikalij, vključno z vodo
| Odporen na specifične kemikalije. | (EN 1847) |
Izpostavljenost bitumnu
| Kompatibilnost z bitumnom: Ustreza | (EN 1928; EN 1548) |
Odpornost na UV izpostavljenost
| > 5000 ur UV izpostavljenosti, razred 0 | (EN 1297) |
Umetno staranje
| Ustreza | (EN 1297) |
Difuzijska odpornost na vodno paro
| Faktor odpornosti, metoda A, preskušeno pri +23 °C in 75 % r.vl. | μ = 190 000 |
Vodotesnost
| Metoda B: pri 10 kPa Ustreza | (EN 1928) |
Podrobnosti proizvoda
Temperatura zraka
| Največ | +60 °C |
| Najmanj | -20 °C |
Temperatura podlage
| Največ | +60 °C |
| Najmanj | -25 °C |
OPREMA
VROČE ZRAČNO VARJENJE SPOJEV
- Naprave za varjenje z vročim zrakom, kot so ročne naprave za varjenje z vročim zrakom in tlačni valji.
- Avtomatski varilni stroji z možnostjo nadzora temperature vročega zraka do najmanj +600 °C.
Priporočena oprema:
Ročno: Leister Triac
Avtomatsko: Varimat
PRIPRAVA PODLAGE
Površina podlage mora biti gladka in enotna.
Nosilna površina membrane mora biti s slednjo kompatibilna, odporna na topila in suha.
- Odstranite morebitne ostre neravnine.
- Odstranite nesnago kot npr. olje, mast ali prah.
VGRADNJA
POMEMBNO
Strogo upoštevajte postopke vgradnje.
Strogo upoštevajte postopke vgradnje, kot je opredeljeno v Sikinih navodilih za vgradnjo, priročnikih za uporabo in delovnih navodilih, ki jih je potrebno prilagoditi dejanskim razmeram na delovišču.
POMEMBNO
Uporaba s strani usposobljenega osebja
Aplikacijo tega izdelka sme izvajati samo izvajalec, ki ga je usposobila ali predlagala družba Sika. Izvajalec mora imeti izkušnje iz predmetnega področja tudi sicer.
METODA PRITRJEVANJA - SPLOŠNO
Hidroizolacijska membrana se prosto polaga, brez raztezanja ali napenjanja membrane – z mehanskim pritrjevanjem na mestih prekrivanj membrane ali neodvisno od prekrivanja. Prekrivni zvari so varjeni s pomočjo posebne opreme na vroč zrak.
METODA PRITRJEVANJA – TOČKOVNO LINIJSKO PRITRJEVANJE (SARNAFAST®)
- Membrano namestite pod pravim kotom glede na smer strehe. Odvijte hidroizolacijsko membrano in upoštevajte prekrivanje širine 120 mm.
- Pritrdite hidroizolacijsko membrano s pomočjo Sarnafast® vijakov.
- Pritrdilni elementi, podložke in profili se pritrjujejo vzdolž označene črte, ki je od roba membrane odmaknjena 35 mm. Razmik pritrdilnih elementov mora biti skladen s projektnimi vetrnimi izračuni Sika.
- Po obodu strehe in okoli vseh prebojev na strehi, membrano pritrdite s Sarnabar® profilom.
- Uporabite varilno vrvico Sarnafil® T premera 4 mm da, preprečite izvlek strešne membrane zaradi vetra.
METODA PRITRDITVE – INDUKCIJSKO V POLJU
- Membrano namestite pod pravim kotom glede na smer strehe. Odvijte hidroizolacijsko membrano in upoštevajte prekrivanje širine 80 mm.
- Pritrdite membrano z indukcijskim varjenjem preko podložk Sarnadisc. Podložke Sarnadisc, prevlečene z vročo talino v kombinaciji s pritrdilnimi elementi Sarnafast®, namestite vzdolž označene črte, ki je od roba membrane odmaknjena 35 mm. Razmik pritrdilnih elementov mora biti skladen s projektnimi vetrnimi izračuni Sika.
- Uporabite varilno vrvico Sarnafil® T premera 4 mm da, preprečite izvlek strešne membrane zaradi vetra.
VROČE ZRAČNO VARJENI SPOJI V PREKLOPIH MEMBRANE
Spoji morajo biti varjeni z napravo za vroče zračno varjenje. Pred varjenjem je potrebno oceniti, prilagoditi in preveriti parametre - vključno s temperaturo, hitrostjo stroja, pretokom zraka, tlakom in nastavitvami naprave glede na vrsto opreme in podnebne razmere. Efektivna širina spoja / zvara, mora biti najmanj 20 mm.
TESTIRANJE SPOJEV / ZVAROV
- Mehansko testirajte zvare z zaobljenim robom izvijača, da preverite kvaliteto zvara.
- Morebitne nepravilnosti odpravite z varjenjem na vroči zrak.
